도배기능사 취득과정 13일차. 자동 풀기계 엿보기. NCS 정배 평가

안녕하세요.

도배실무자 양성 및 도배기능사 취득과정 13일 차입니다.

오늘은 천장과 B벽 실크지 시공 평가가 있는 날입니다.



NCS 정배 평가

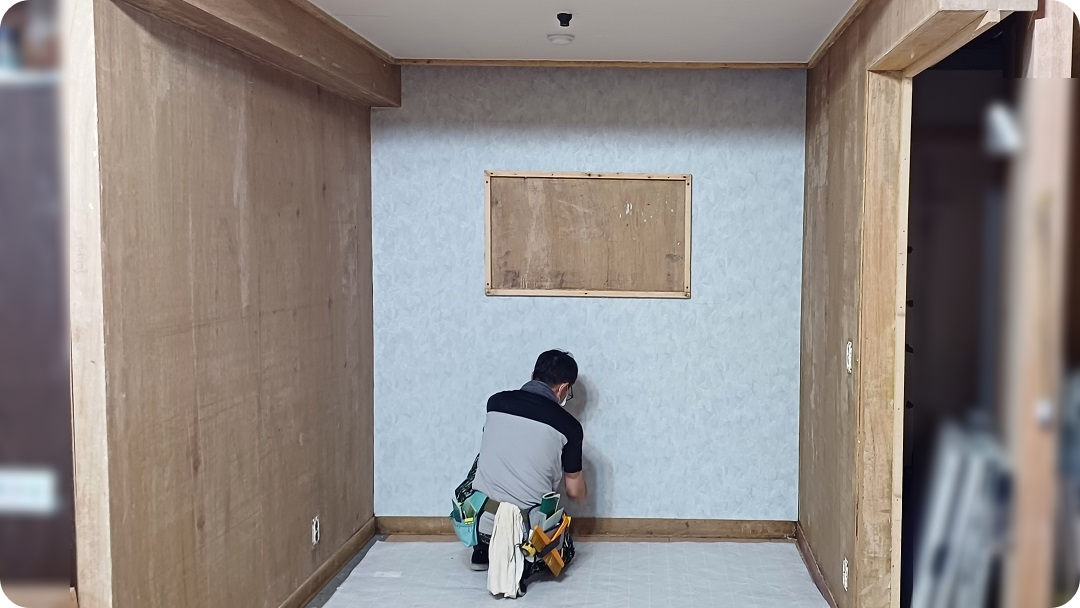

천장과 B벽 실크지 시공하는 모습

열심히 부착해 보았습니다만, 시간이 많이 걸렸습니다.



풀기계 사용 방법

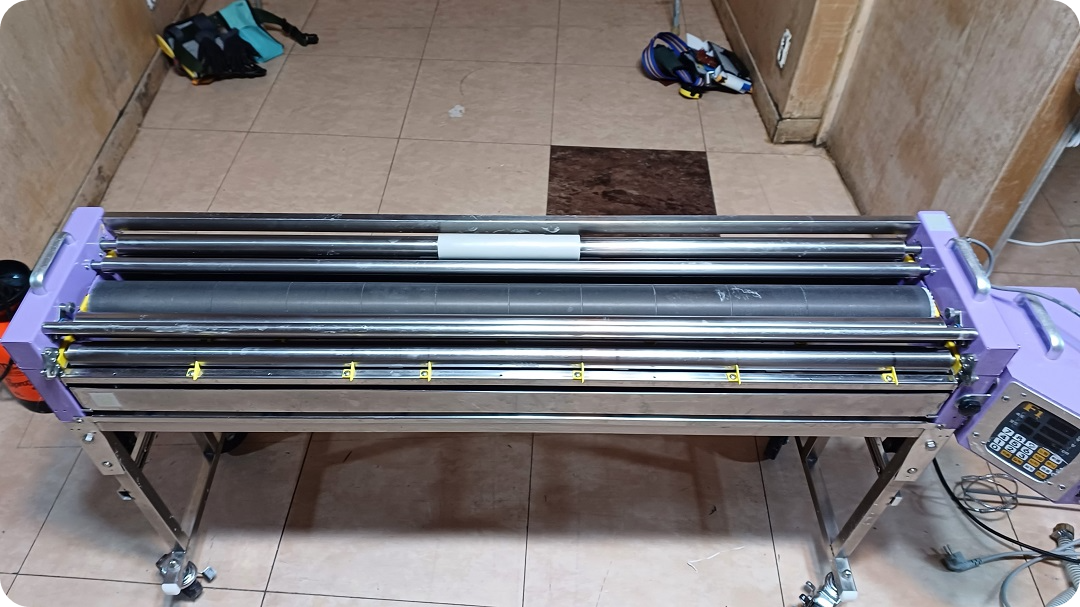

도배용 풀기계

도배용 풀기계입니다.

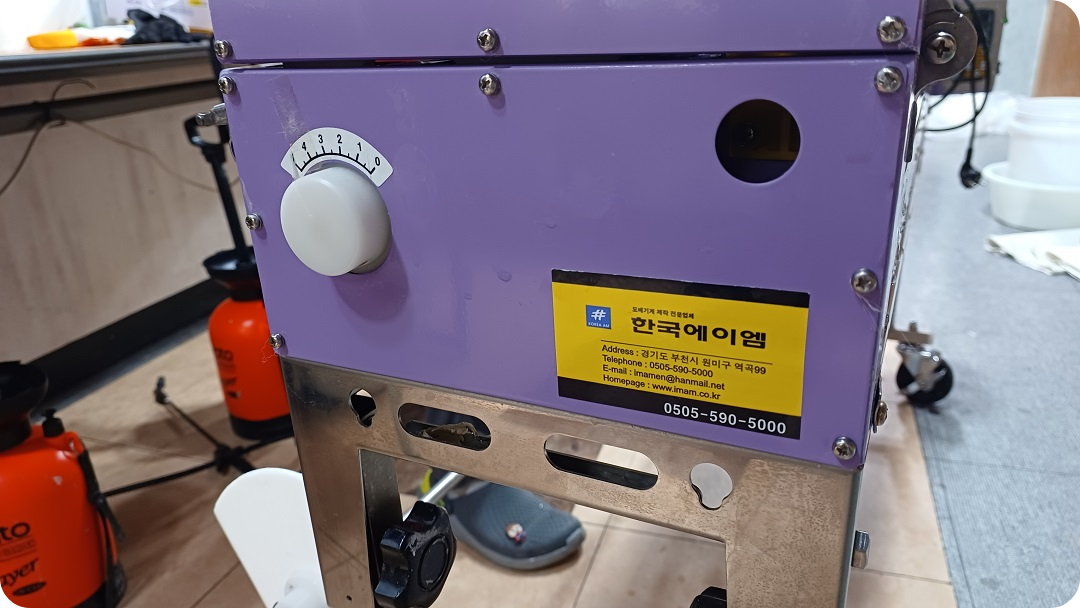

한국에이엠 풀기계

도배기계 제조업체인 한국에이엠의 풀기계입니다.

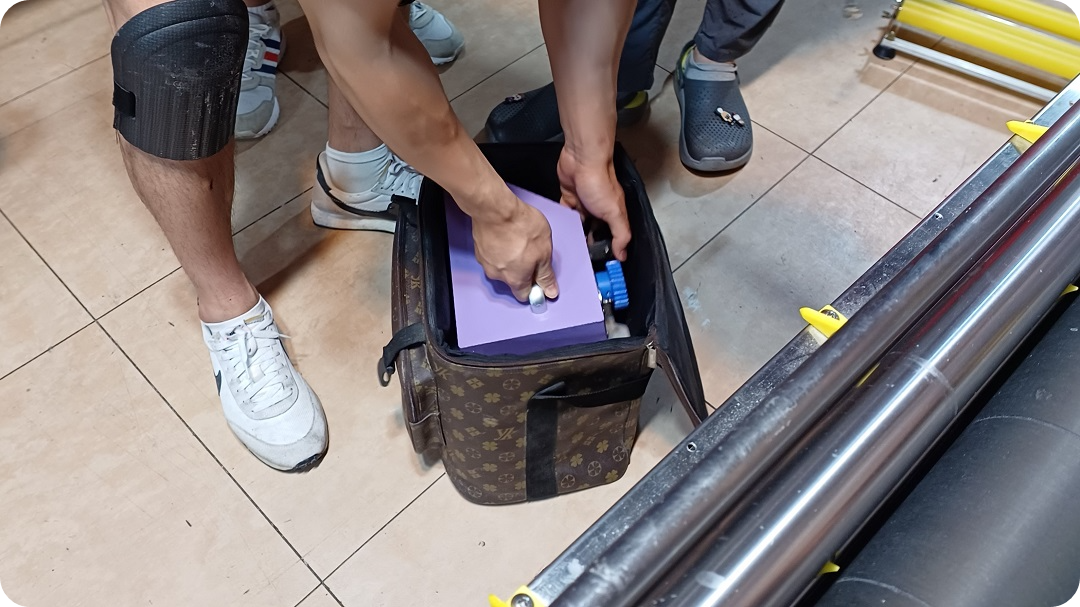

모니터 전용가방에서 모니터를 꺼내는 모습

먼저 모니터 전용가방에서 모니터를 꺼냅니다.

모니터를 본체 오른쪽으로 가져가는 모습

모니터가 본체 오른쪽에 위치하기 때문에 본체 오른쪽으로 가져갑니다.

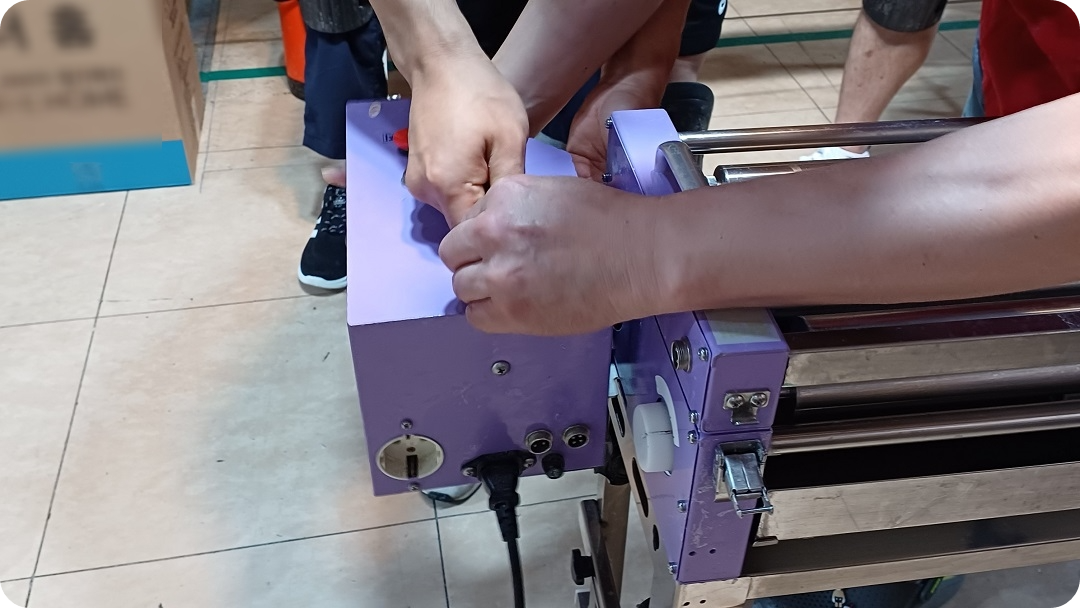

본체 홈에 모니터를 끼워 넣는 모습

본체 홈에 모니터를 끼워 넣습니다.

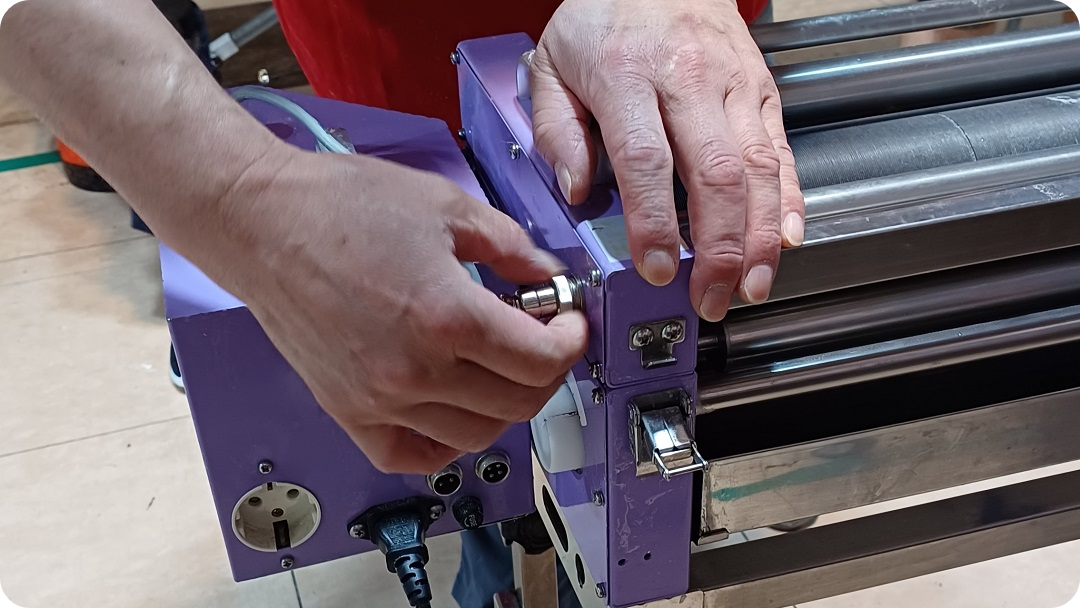

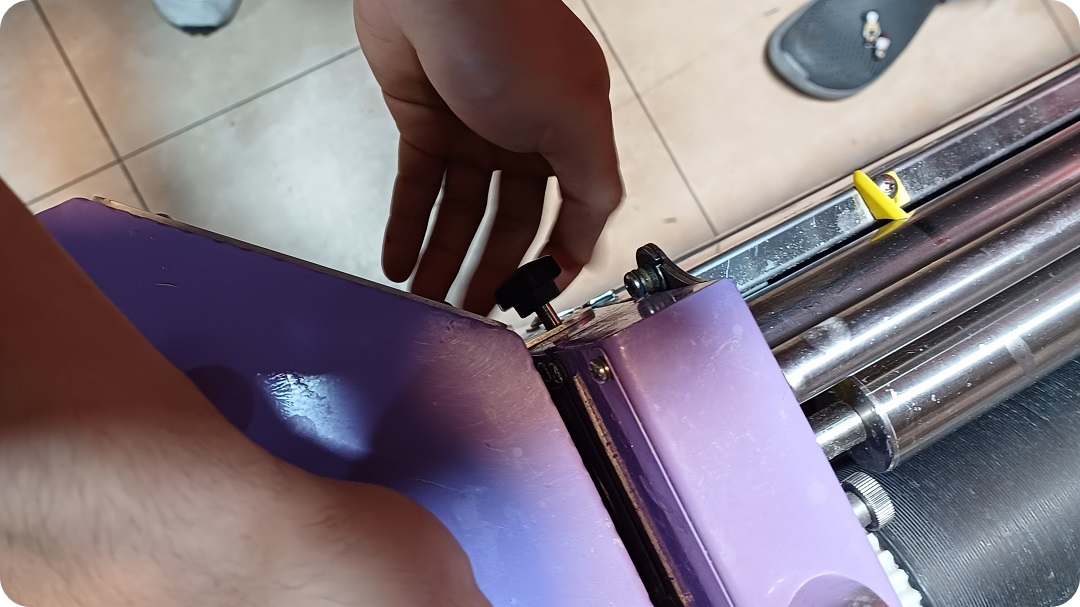

고정 손잡이를 돌려 고정시키는 모습

앞쪽에 있는 고정 손잡이를 돌려 모니터를 본체에 고정시킵니다.

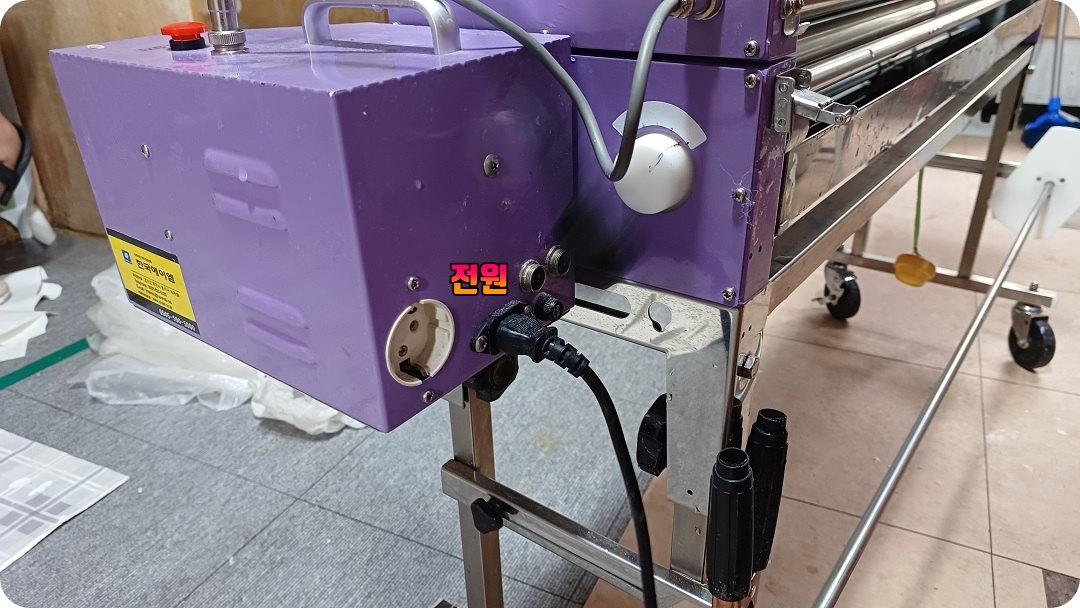

전원 220V, 40W

전원선을 연결합니다.

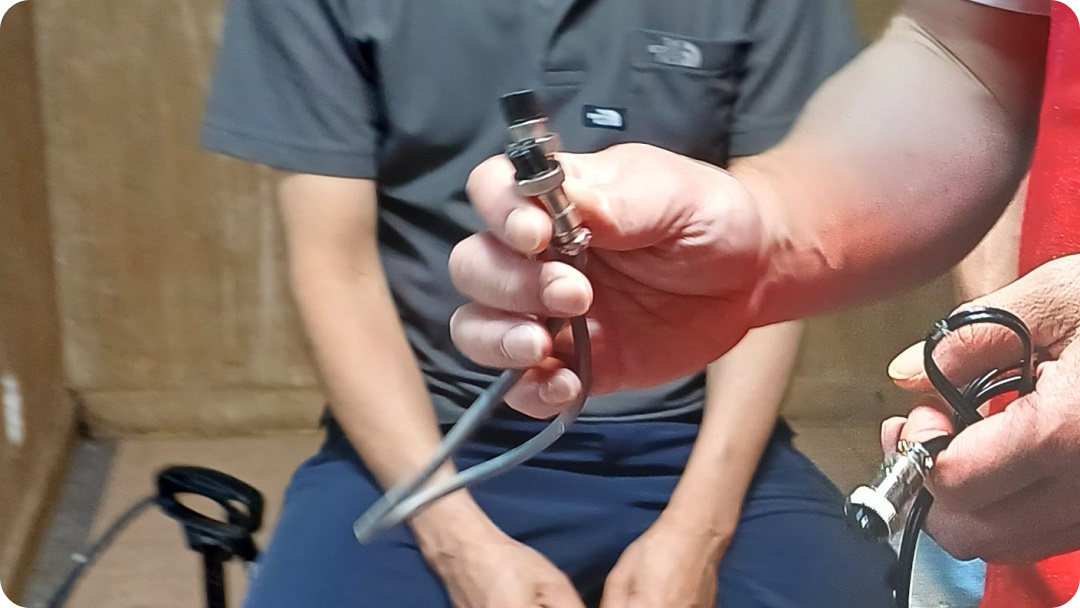

모니터와 본체를 연결하는 케이블

모니터와 본체를 연결시키는 케이블입니다.

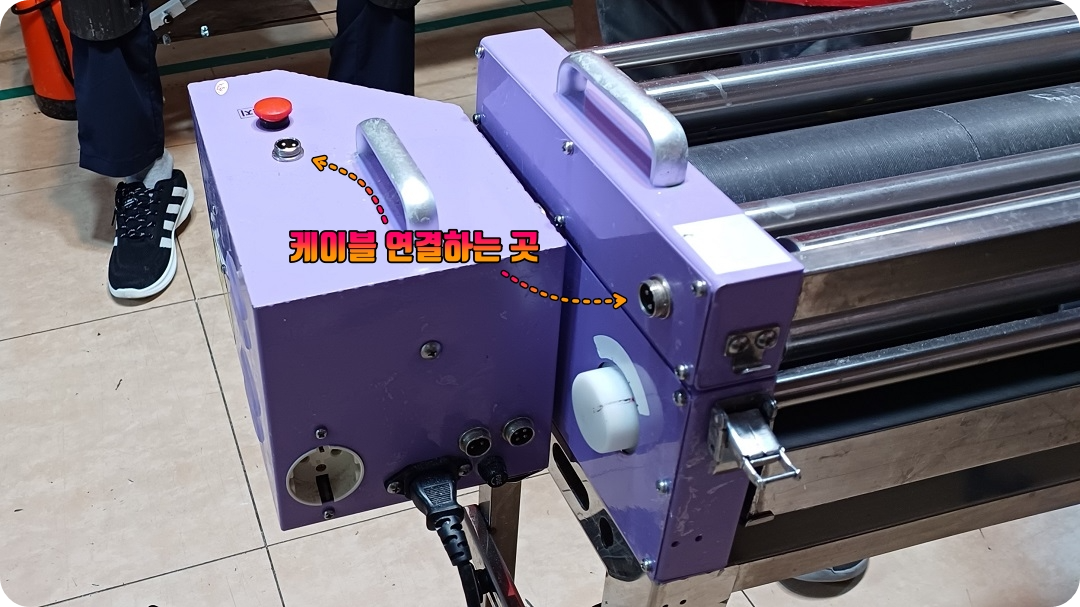

케이블을 연결시키는 곳

케이블을 연결시키는 모니터 부분과 본체 부분입니다.

케이블을 끼우는 모습

케이블을 모니터와 본체의 지정된 곳에 끼워주고 고정시킵니다.

센서 케이블을 끼우는 곳

센서 케이블을 끼우는 곳입니다.

센서를 풀통에 끼운 상태

센서를 풀통에 끼워 넣습니다.

풀올림 펌프

풀올림 펌프입니다.

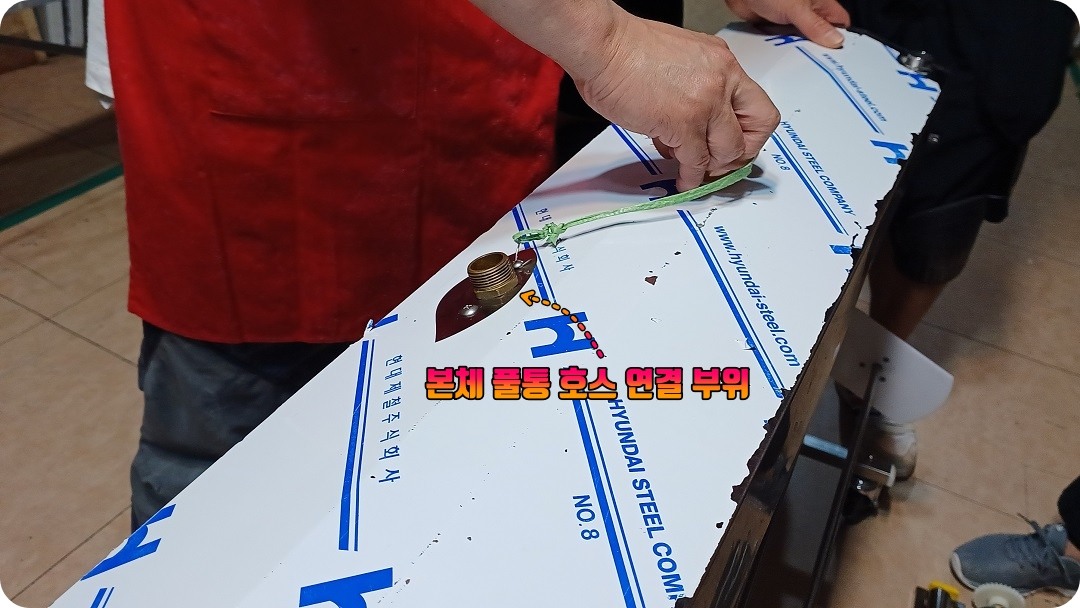

본체 풀통 호스 연결 부위

펌프의 호스를 본체 풀통 호스 연결 부위에 연결합니다.

풋 버튼과 풋 버튼 연결하는 곳

풋 버튼을 모니터 연결 잭에 끼웁니다.

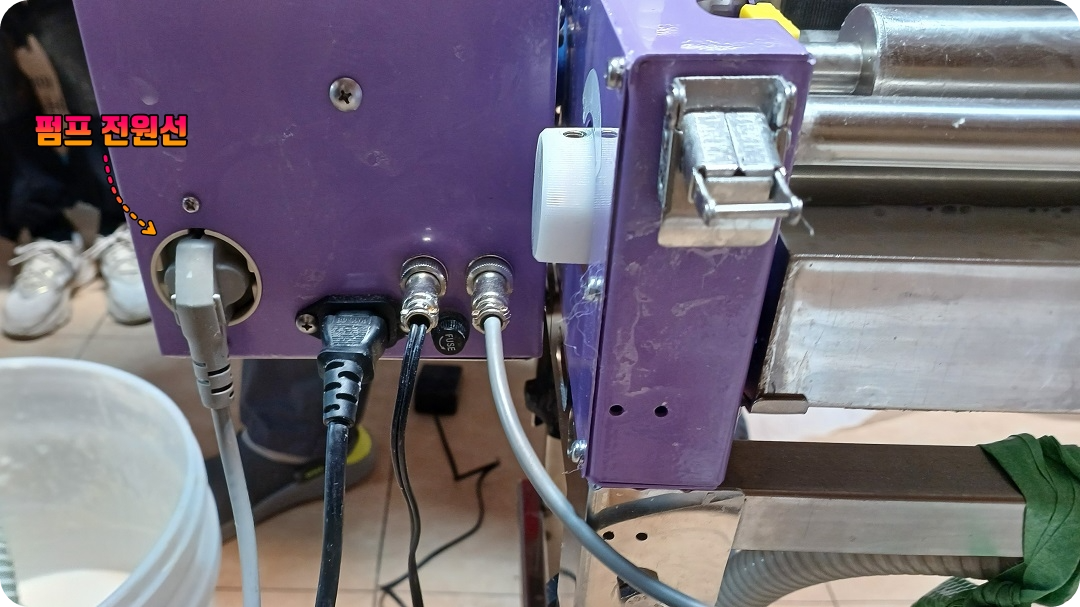

펌프 전원선 끼우는 곳

펌프 전원선을 모니터에 끼웁니다.

풀통에 넣은 펌프

펌프를 풀통에 넣고 펌프 본체에 있는 전원을 켭니다.

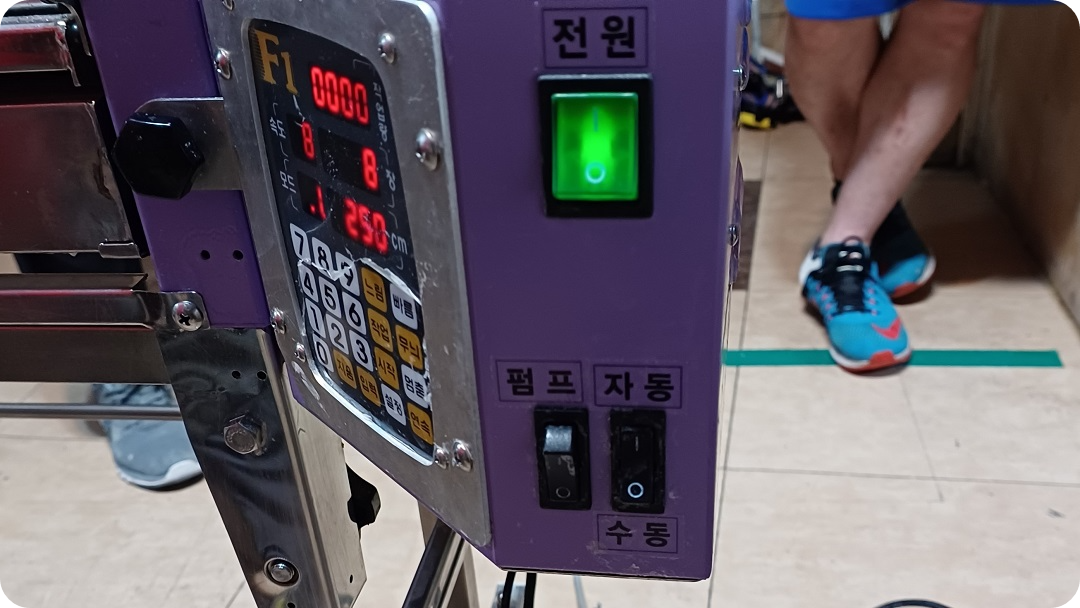

모니터 전원 버튼

모니터 전원 버튼을 눌러 켭니다.

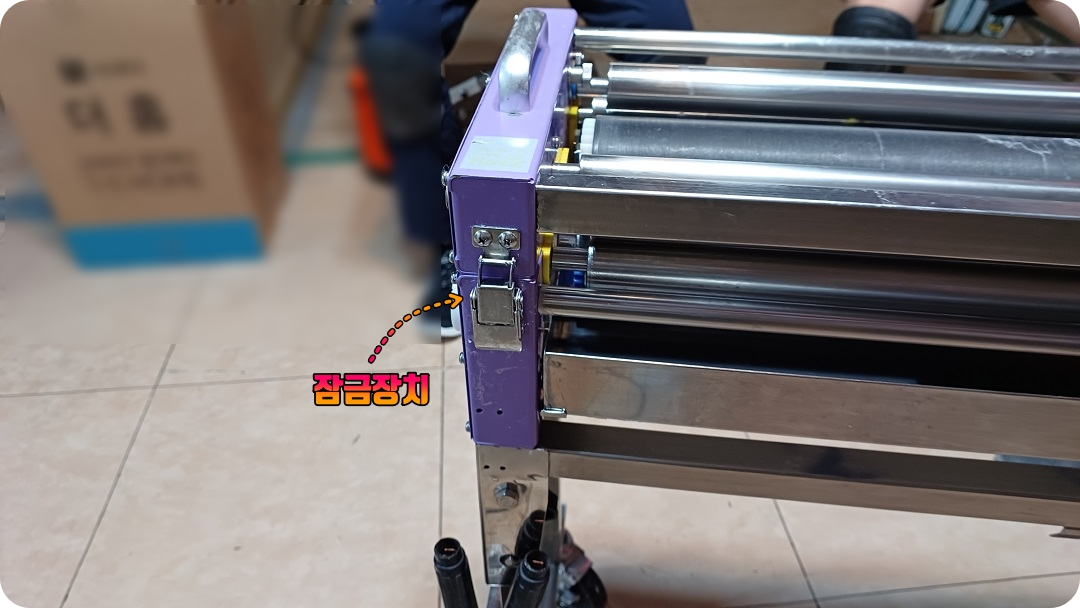

본체 기계 뚜껑의 잠금장치

본체 기계 뚜껑의 잠금장치를 풀어 열어줍니다.

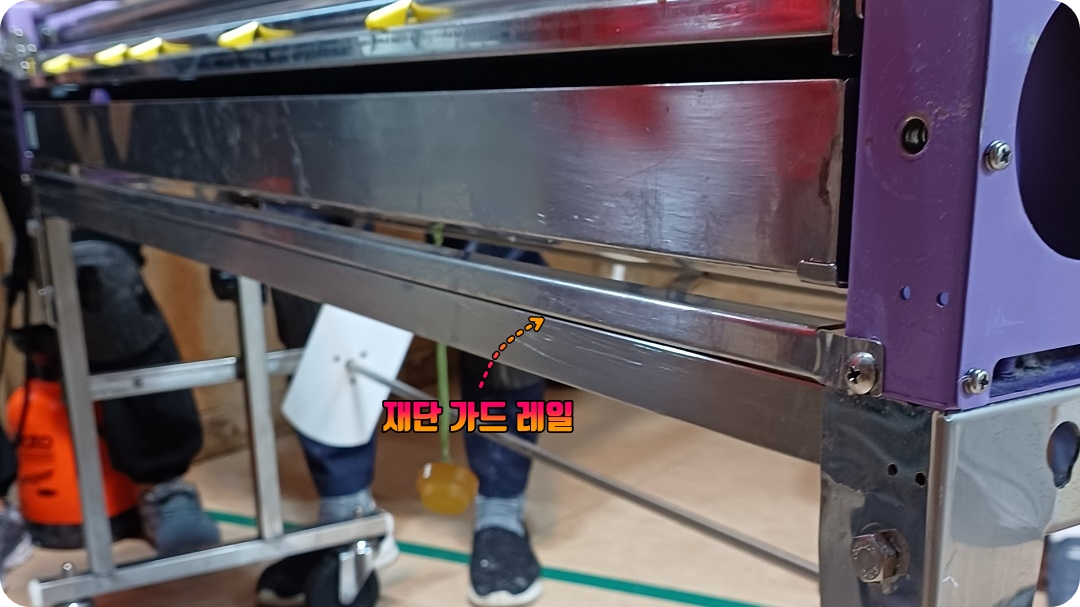

재단 가드레일

본체 앞쪽 하단에 '재단 가드레일'이 있습니다.

도배칼을 꽂아 두는 모습

재단 가드레일에 도배칼을 꽂아 둡니다.

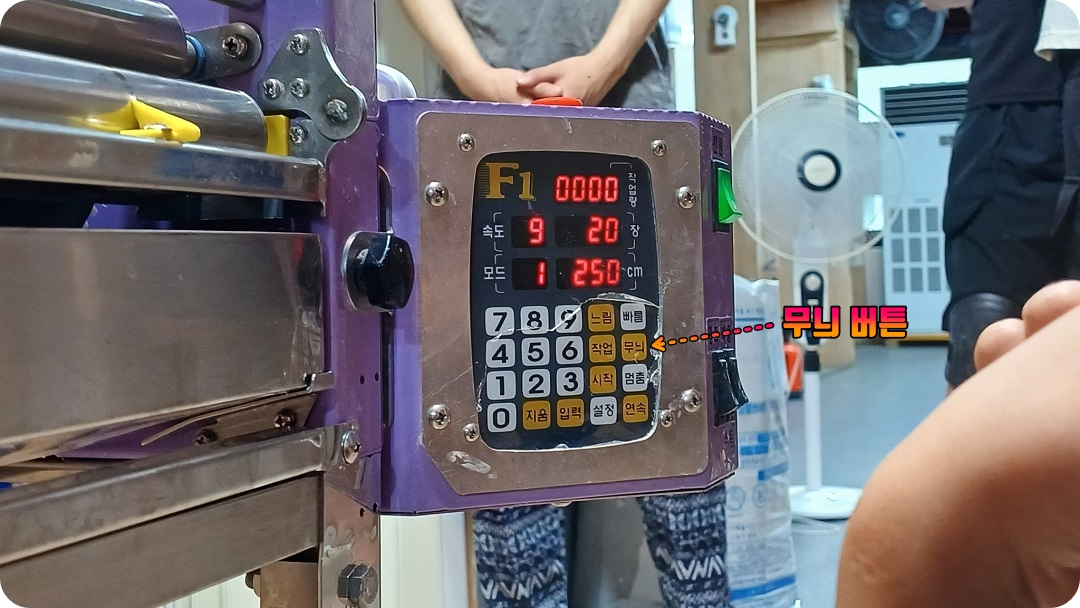

무늬 버튼

무늬 버튼을 누르면,

풀이 발라지면서 회전하는 메인 롤러

본체 메인 롤러에 풀이 발라지면서 회전합니다.

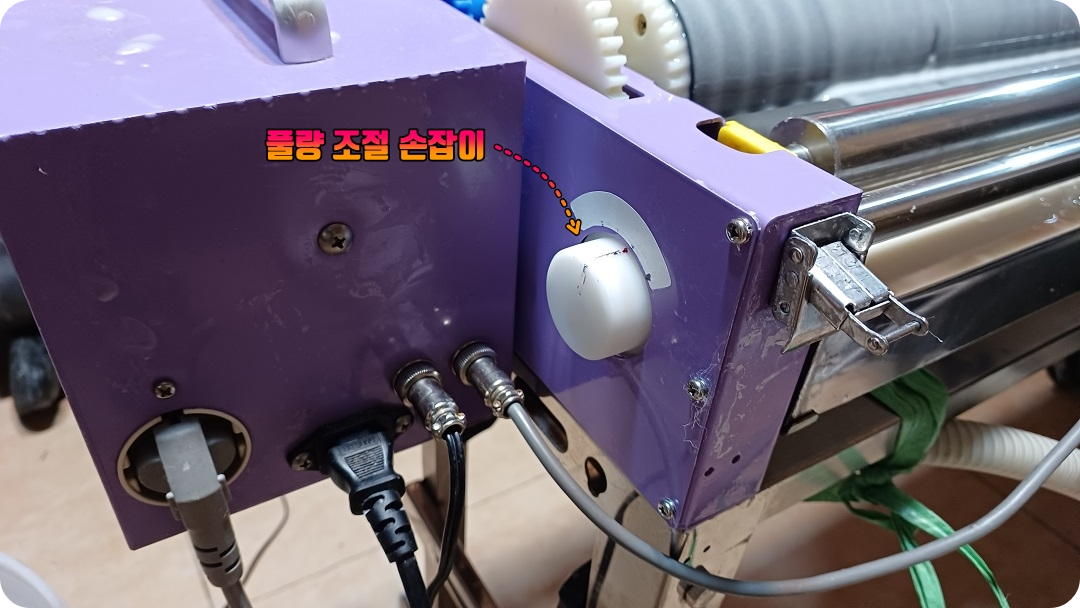

풀량 조절 손잡이

풀의 두께를 조절하고자 할 경우에는 모니터 뒤편에 있는 '풀량 조절 손잡이'를 돌려 조절하면 됩니다.

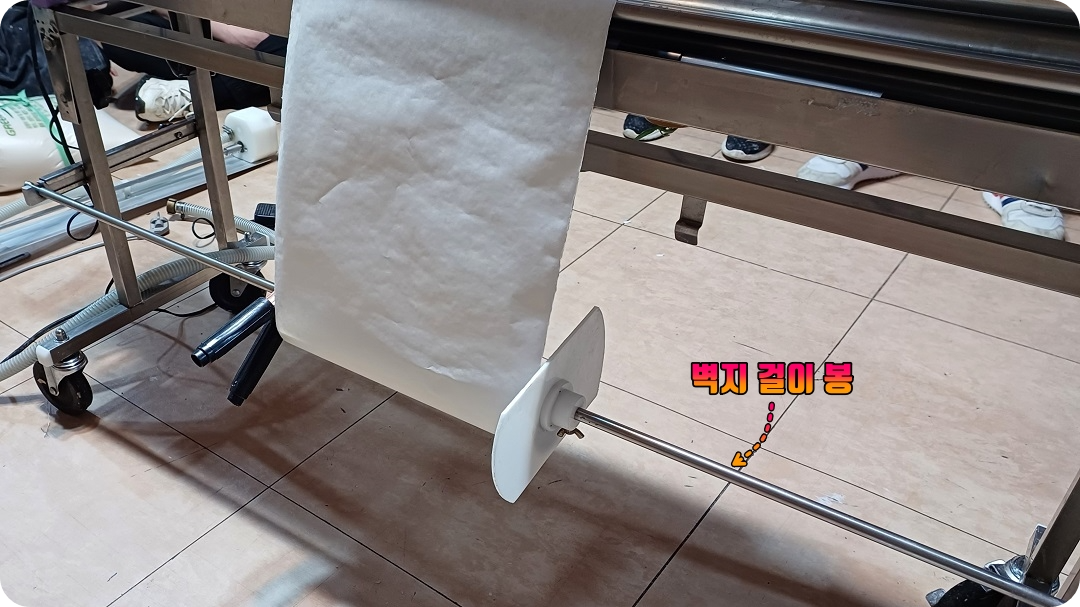

벽지 걸이 봉에 도배지를 끼워 넣은 상태

벽지 걸이 봉에 도배지를 끼워 넣습니다.

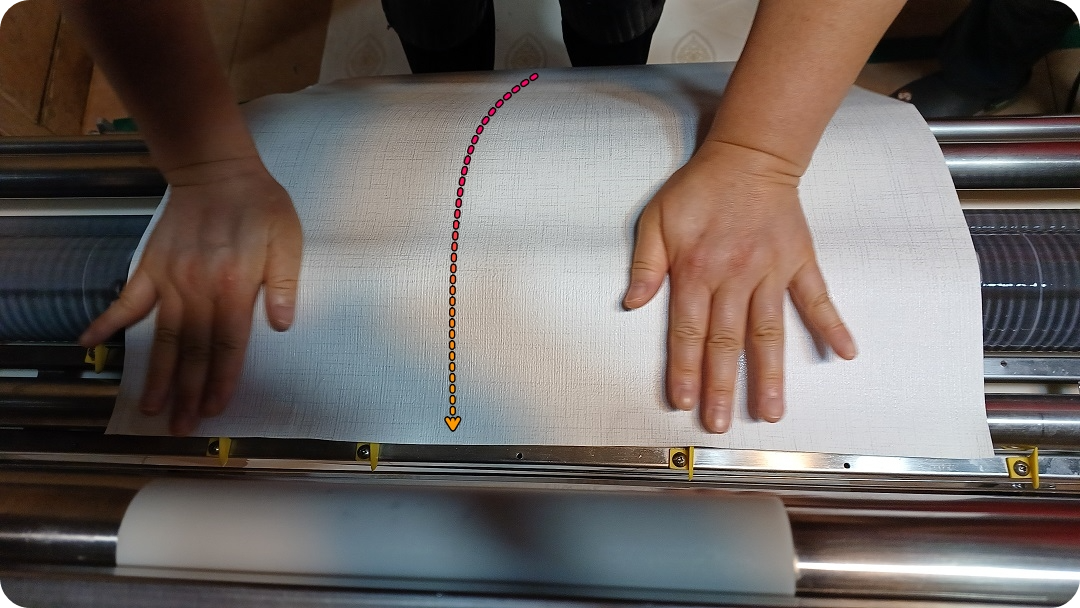

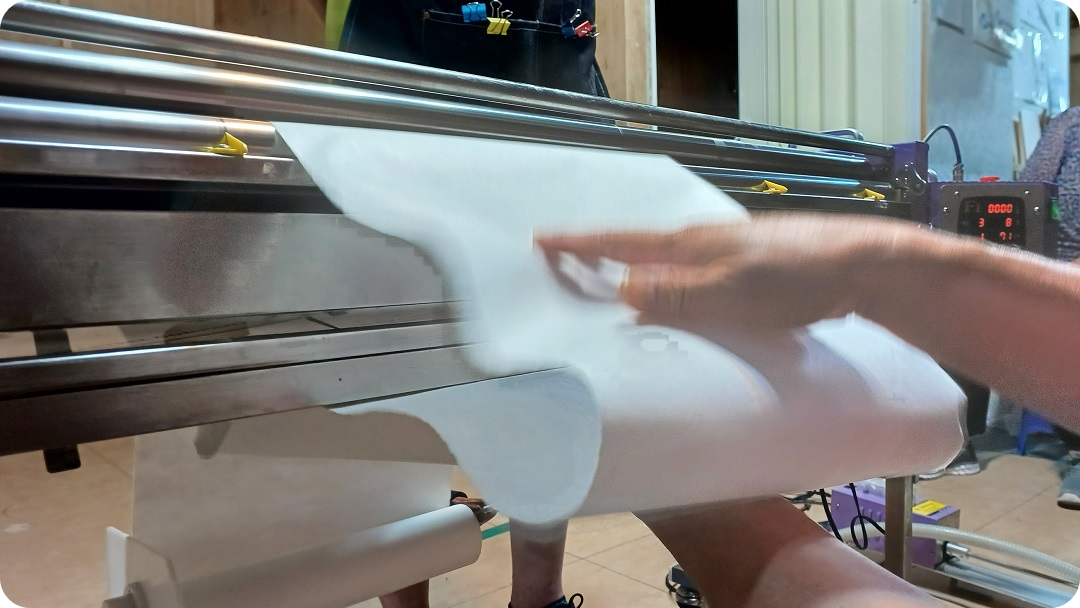

도배지를 메인 롤러에 대고 밀어 넣는 모습

도배지를 메인 롤러에 대고 밀어 넣습니다.

본체 덮개를 닫은 상태

본체 덮개를 닫아줍니다.

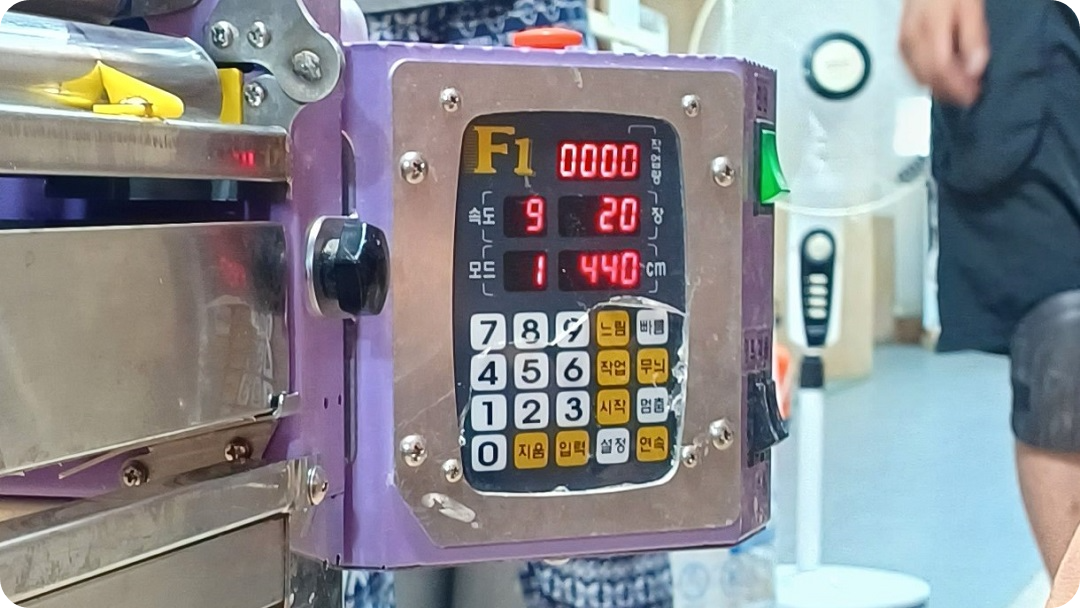

길이와 장수 설정

먼저 '지움' 버튼을 누른 다음, '입력' 버튼을 누르면 cm 부분이 깜빡거립니다. 그 상태에서 길이를 설정합니다. 설정이 완료되면 '입력' 버튼을 누릅니다.

그러면 '장' 부분이 깜빡거립니다. 그 상태에서 몇 장을 출력할지 숫자 버튼을 눌러 설정합니다. 설정이 완료되면 '입력' 버튼을 눌러줍니다.

도배지에 풀이 발라져 출력되는 모습

그러고 나서 '시작' 버튼을 누르면 출력이 시작됩니다.

출력이 완료되면 기계가 멈춥니다. 도배칼로 재단하면 끝입니다.

비상정지 버튼

만약 출력 중에 도배지가 롤러에 끼었거나 출력된 도배지가 엉클어졌을 경우에는 '비상정지' 버튼을 누르면 기계가 바로 멈추기 때문에 다시 정리하면 됩니다.



오늘은 여기까지입니다.

다음 시간에는 풀기계를 분해해서 청소하는 방법에 대해서 알아보겠습니다.

감사합니다.
