현관문 도어클로저 K630(내부용) 설치하는 방법

안녕하세요.

오늘은 내부용인 도어클로저 K630  설치하는 방법에 대해서 알아보겠습니다.

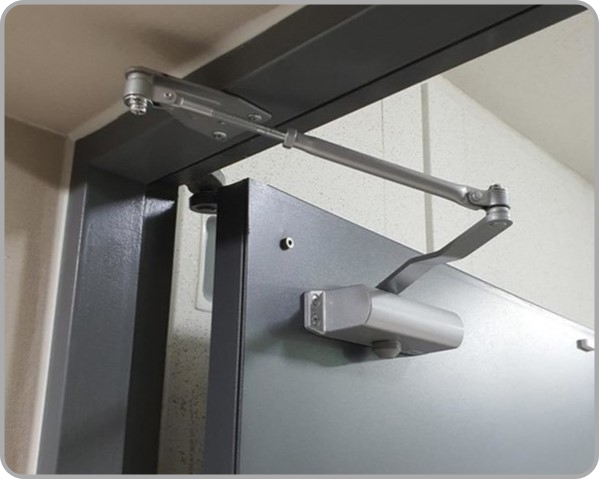

도어클로저 K630

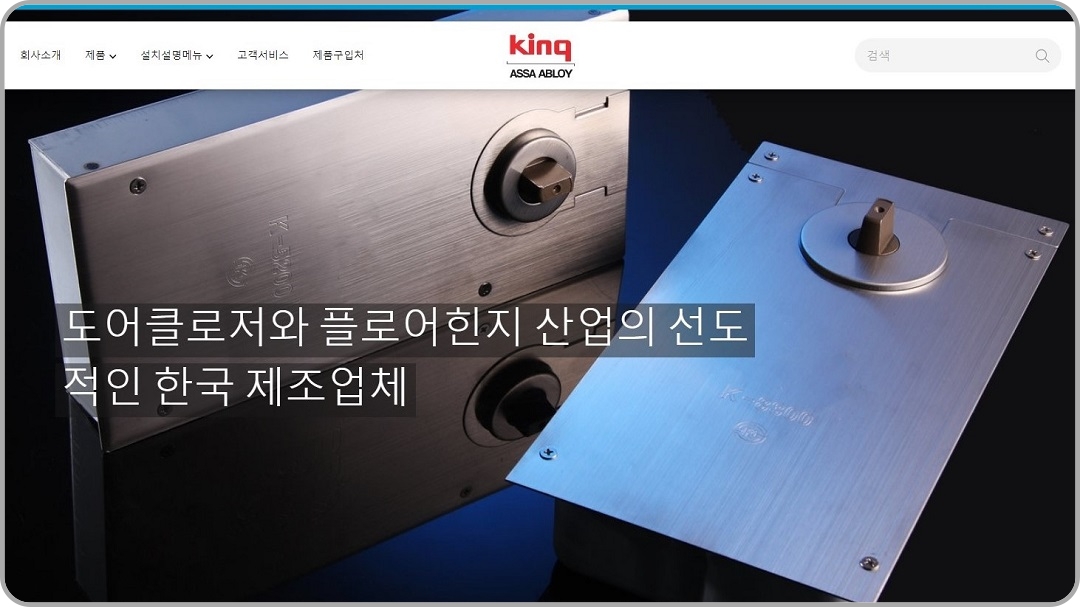

삼화정밀 홈페이지

내부용 도어클로저 K630은 우리나라 삼화정밀에서 만든 제품입니다. 주식회사 삼화정밀은 도어클로저를 비롯해서 플로어힌지 및 자동폐쇄장치 등을 생산하는 유명한 회사입니다.



내부용과 외부용

내부용인 도어클로저

도어클로저는 내부용과 외부용이 있습니다. K630은 내부용입니다. 일반 가정집의 현관문은 항상 밖으로 열리게 되어 있습니다. 왜냐하면 소방법상 사람이 위급해졌을 때 문을 밀치고 나가야 하기 때문입니다.



도어클로저의 구성품

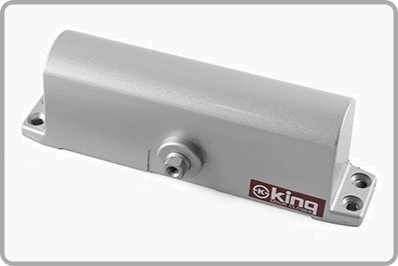

메인 본체

메인 본체의 사이즈는 205 × 60 × 43mm입니다.

그외 구성품

그 외 구성품으로는 메인암, 슬리브암, 일자형 브라켓 또는 ㄱ자형 브라켓, 캡, 피스가 있습니다.

ㄱ자형 브라켓과 일자형 브라켓

브라켓은 선택할 수가 있습니다. 일자형 브라켓은 문틀 안 천정에 고정하며 가장 많이 사용되는 형태입니다. ㄱ자형 브라켓은 문틀에 고정하며 문틀 천정에 턱이 없는 문에 사용됩니다.



설치 방법

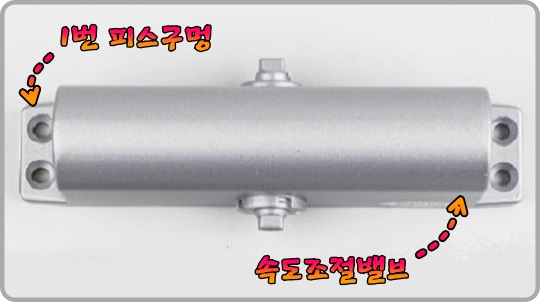

속도조절밸브

1. 문 안쪽에서 보았을 때, 문의 손잡이가 오른쪽에 있다고 가정해 보겠습니다. 본체에는 속도조절밸브 나사가 2군데 있습니다. 이 속도조절밸브가 문의 손잡이 방향으로 가게 설치하면 됩니다.

1번 피스구멍

2. 설치할 때는 첫 번째 피스 구멍을 기준으로 위치를 잡으면 됩니다.

첫 번째 피스 자리를 마킹한 상태

3. 가로로 60cm 지점, 세로로 80cm 지점에 마킹을 합니다.

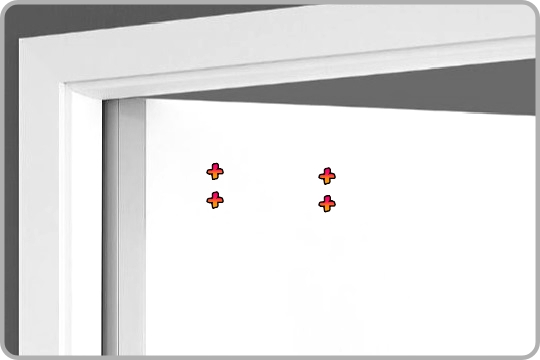

나머지 부분도 마킹한 상태

4. 도어클로저 본체를 첫 번째 피스 자리에 수평을 맞춰 놓고 나머지 피스 구멍을 통해서 마킹을 합니다.

메인암을 본체에 체결하는 모습

5. 메인암을 본체에 피스로 체결합니다. 이때 메인암이 수평이 되도록 합니다.

메인암에 슬리브암을 체결한 상태

6. 메인암에 슬리브암을 지정 피스로 체결합니다. 슬리브 암의 중간에 볼트가 있는데 볼트가 밑으로 향하게 해서 체결하면 됩니다. 최근에 링크암에서 슬리브암으로 바뀐 것 같습니다.

피스를 체결하는 모습

7. 직결 피스로 본체를 문의 첫 번째 마킹 자리에 체결해 주고, 나머지 피스도 순차적으로 체결해 줍니다.

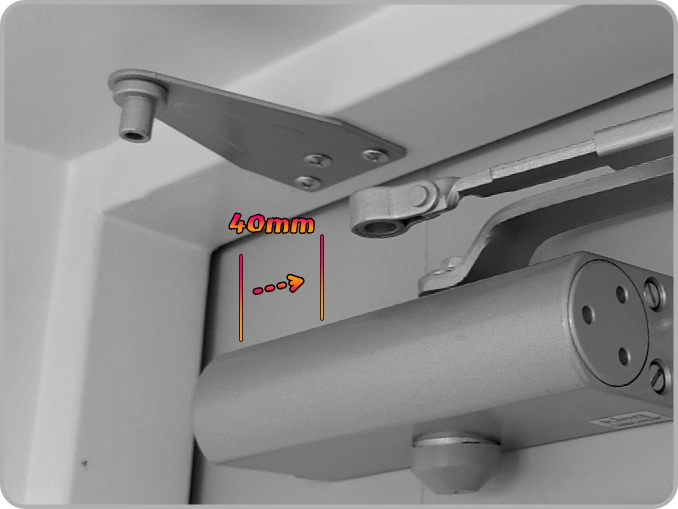

브라켓 설치 위치

8. 다음은 브라켓 설치입니다. 브라켓의 위치는 본체의 첫 번째 피스를 기준으로 해서 오른쪽으로 40mm  들어온 지점의 문틀에 마킹을 하고 설치하면 됩니다.

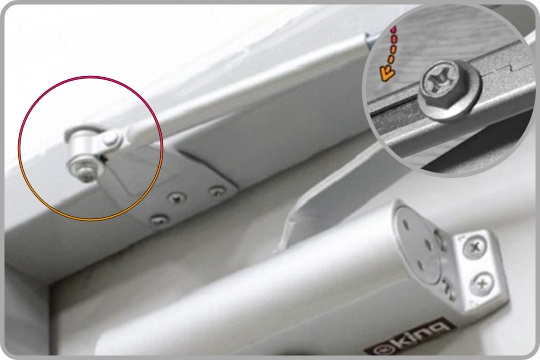

브라켓과 연결한 슬리브암

9. 슬리브암을 브라켓에 당겨서 연결하고 피스로 고정합니다. 그러고 나서 슬리브암의 길이를 조정하는 볼트를 고정합니다.

캡을 장착한 상태

10. 본체 밑 중앙에 있는 볼트에 캡을 끼워줍니다.

그러고 나서 문이 잘 열리고 닫히는지 확인을 합니다. 처음에는 문이 빨리 닫힐 겁니다.

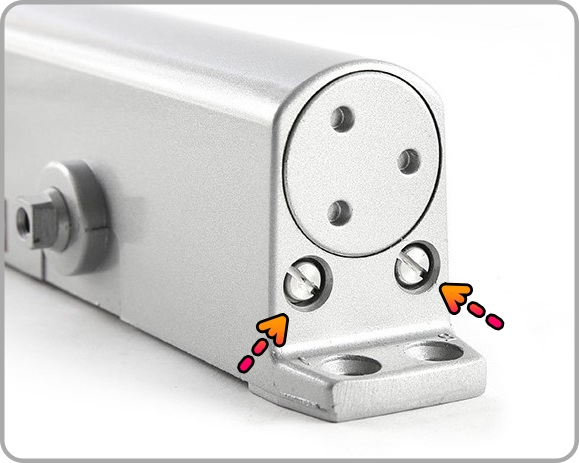

속도조절밸브의 조절볼트

11. 설치한 후에는  마지막으로 속도조절밸브를 조절합니다.

문의 닫히는 속도를 알맞게 변경할 수 있습니다. 2개의 조절밸브로 1차, 2차의 속도조절이 가능합니다. 오른쪽이 1번이고 왼쪽이 2번입니다. 조절 볼트 밑에 번호가 적혀 있기 때문에 쉽게 구분할 수 있습니다.

1번은 완전히 열고 닫히는 과정에서 3/2 지점까지의 속도 조절을 하는 것이고, 나머지 부분에서 문이 완전히 닫히는 구간을 조절하는 것이 2번입니다.

속도 조절 방법은 일자 드라이버로 2번 볼트를 시계 방향으로 4/1씩 돌려주면(잠가주면) 3/2 지점에서 갑자기 속도가 느려지면서 닫힙니다. 이런 식으로 조절하면 됩니다.



필요한 공구

줄자, 수평자, 연필, 전동드릴,



공임비

출장비 15,000원(공휴일 25,000원)

시공비 30,000원

제품비 별도
