하드디스크 연마기 만들기

안녕하세요.

목공을 할 때 수공구를 연마할 때가 있습니다. 그때마다 연마기가 있었으면 좋겠다는 생각을 했었습니다.

그래서 오늘은 폐기예정인 하드디스크를 이용해서 연마기를 만들어보겠습니다.



준비물

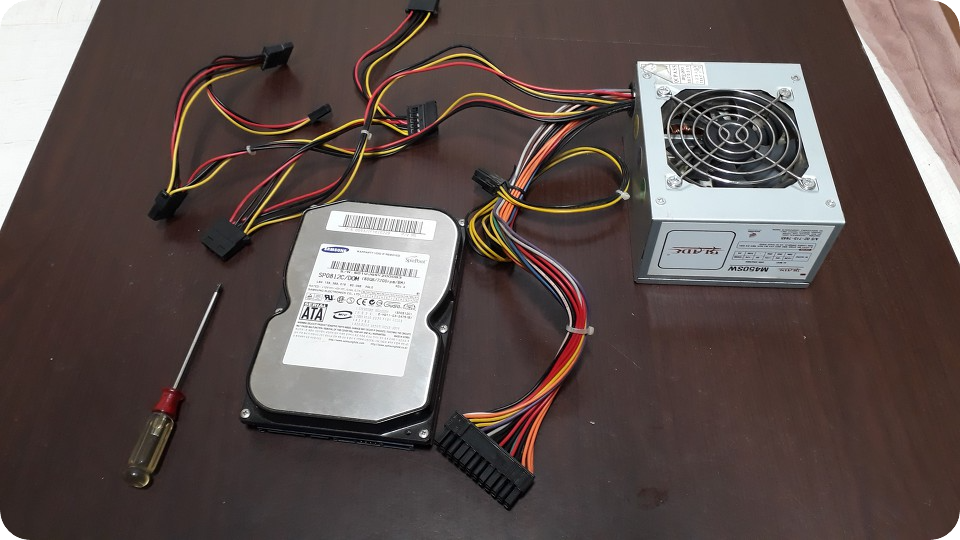

준비물

첫 번째 준비물은 못쓰는 하드디스크, 파워서플라이, 드라이버입니다.

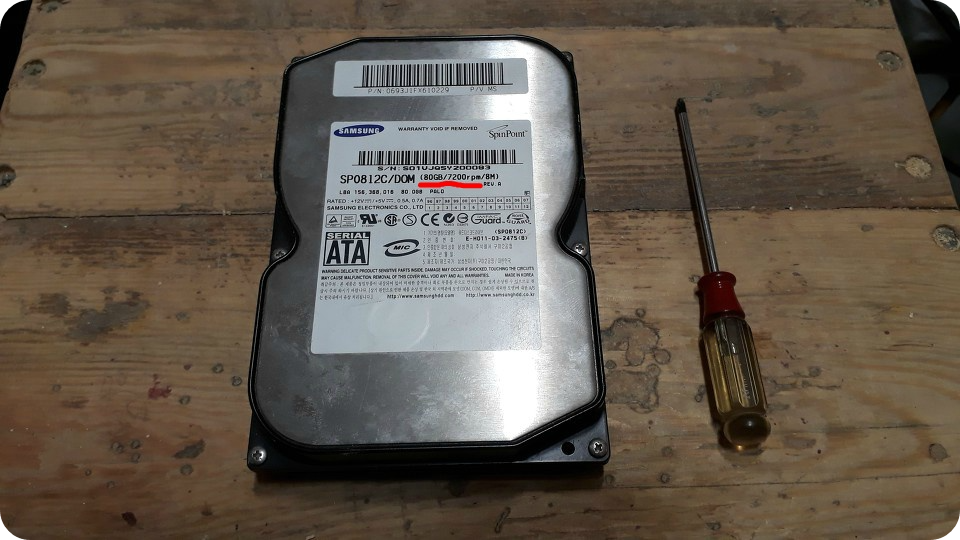

하드디스크의 RPM

하드디스크 표면 스티커를 자세히 보면 7200 rpm이라고 표시되어 있습니다.

즉, 분당 7,200회 회전을 한다는 말이죠. 새삼 빠른 것 같습니다.



하드디스크 케이스 개봉

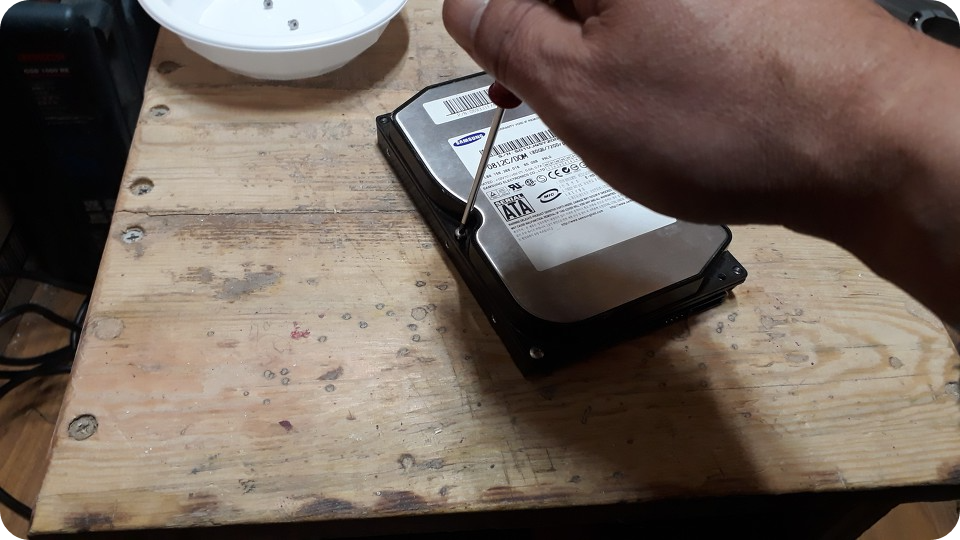

하드디스크 케이스를 개봉하는 모습

개봉해 보겠습니다. 이 하드디스크는 십(+) 자 나사이기 때문에 십자드라이버로 풀 수가 있습니다.

메이커에 따라서는 육각렌치나 별육각렌치가 필요할 경우가 있습니다.

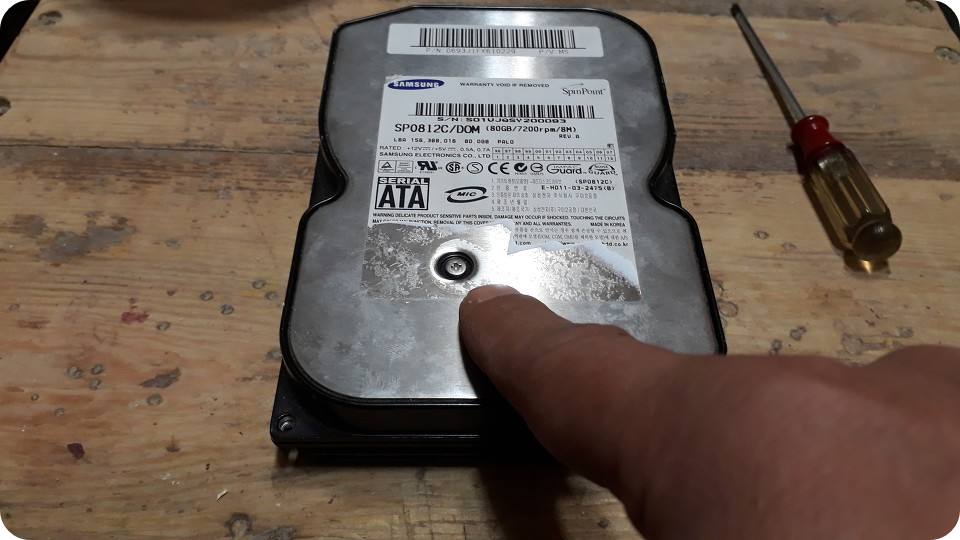

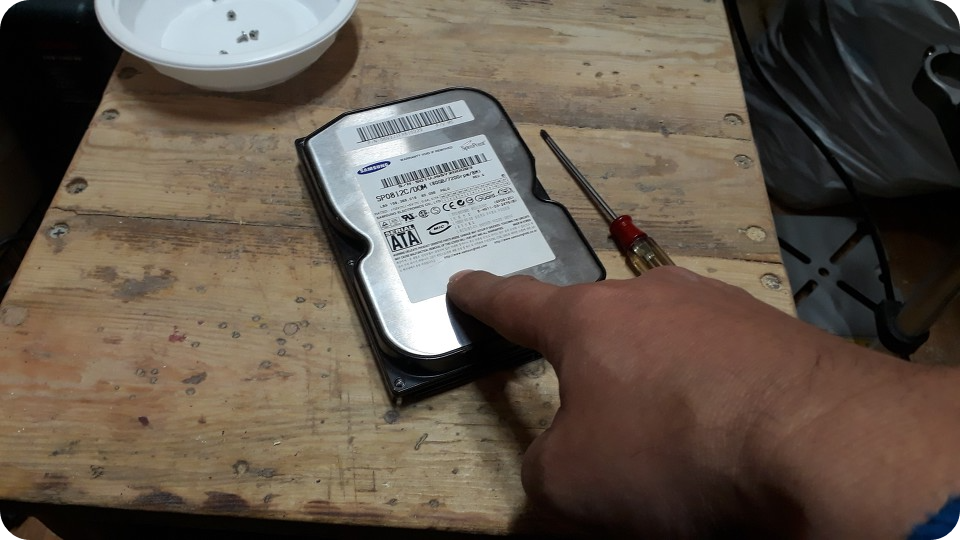

스티커 안쪽의 나사를 가리키는 모습

스티커 뒷면에 감춰진 나사가 있습니다. 이것도 메이커에 따라서 하나 또는 두 개가 있습니다.

스티커 표면을 살짝 만져보면 움푹 들어가는 느낌이 있을 겁니다.

스티커 뒤면에 있는 나사

이 하드디스크는 하나 있습니다. 이것도 풀어보겠습니다.

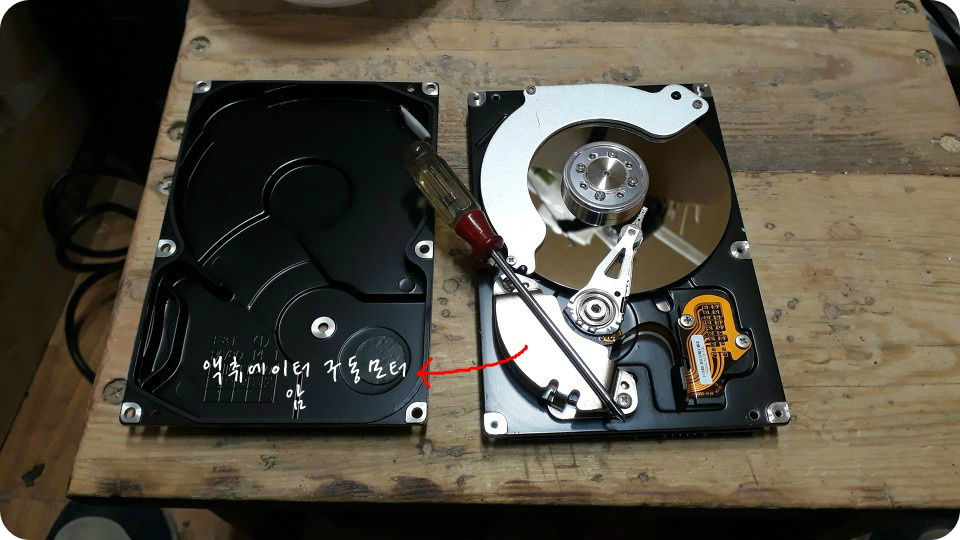

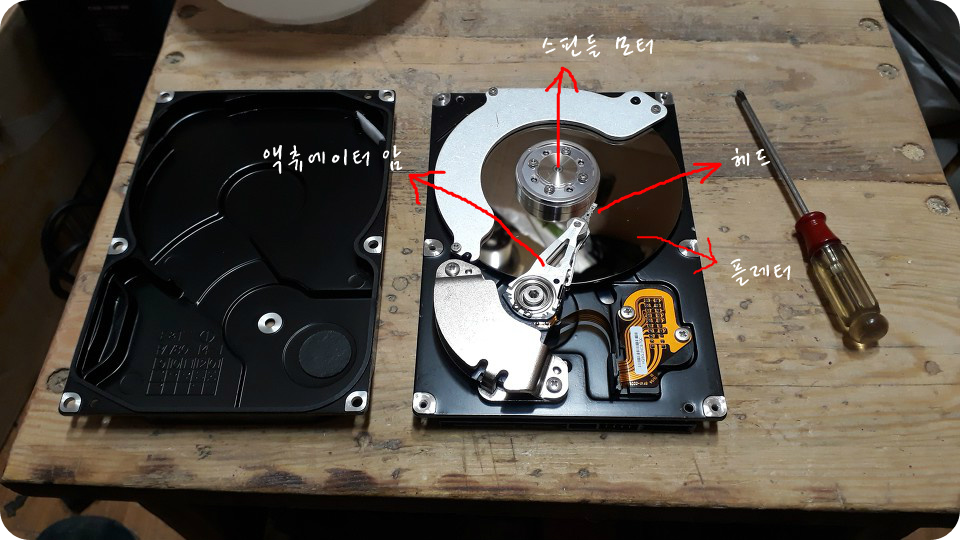

하드디스크 내부 구성

빡빡해서 잘 안 열릴 겁니다. 이음 부분을 자세히 보면 틈이 보이는데, 일(-) 자 드라이버로 간단히 열 수가 있습니다.

액츄에이터 구동모터암

액츄에이터 암 구동모터는 강력한 자석으로 되어있습니다.

유용하게 사용할 수 있기 때문에 버리지는 마시고, 활용해 보세요.



전원공급장치 준비

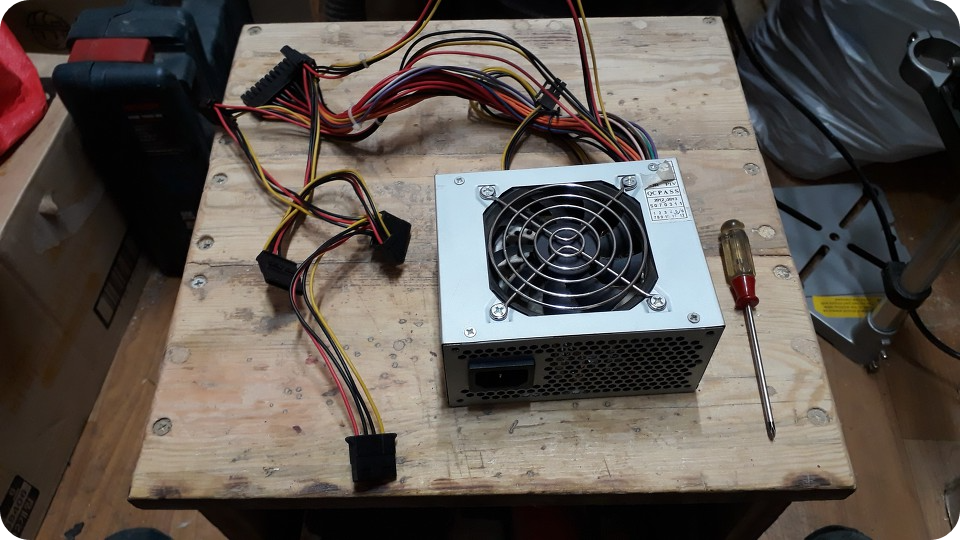

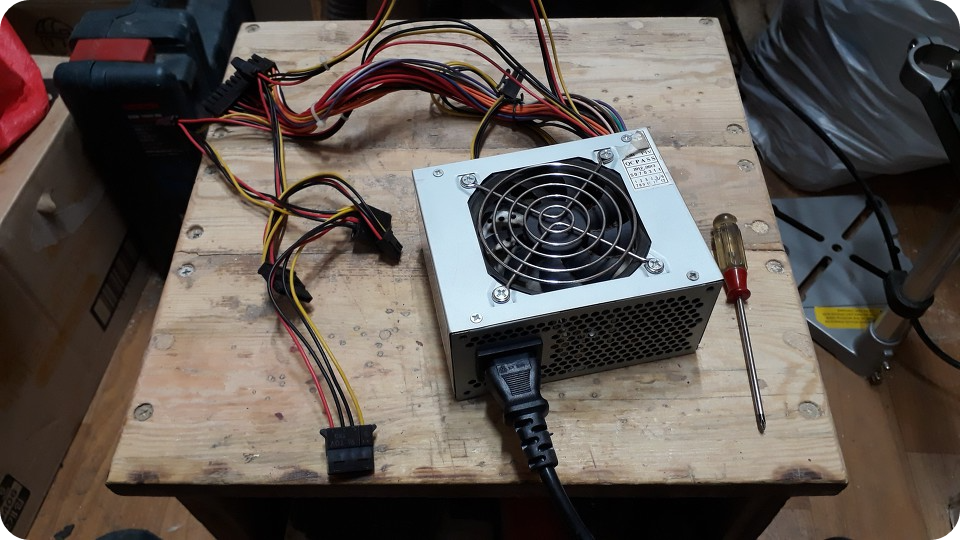

파워서플라이 준비

다음은 파워서플라이를 준비합니다.

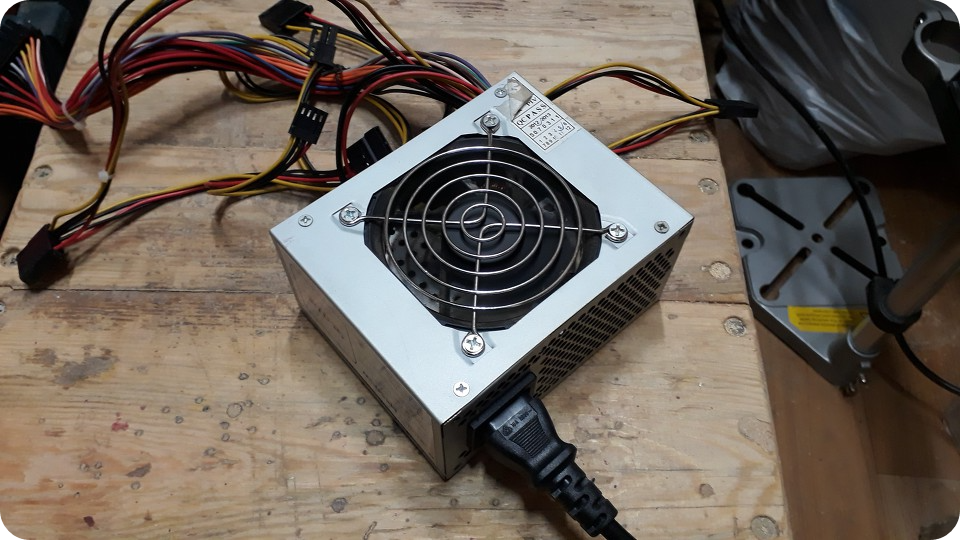

전원케이블을 꽂은 상태

두 번째 준비물은 파워케이블입니다. 파워케이블을 꽂아도 돌아가지 않습니다.

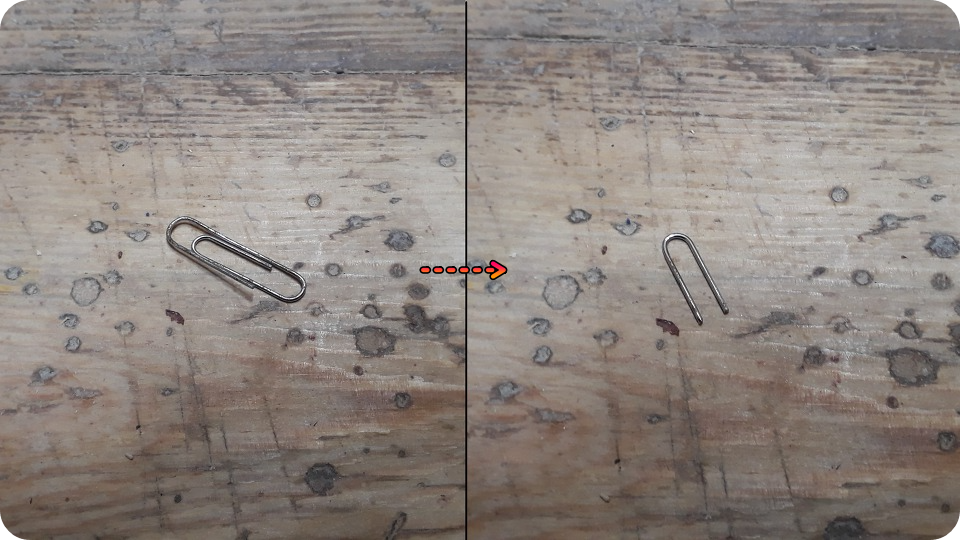

클립 준비

세 번째 준비물은 클립입니다. 클립을 사진처럼 잘라냅니다.

녹색 전선과 검정색 전선

메인보드 전원단자에 보면 녹색 전선과 그 옆에 검은색 전선이 있습니다.

클립으로 연결한 상태

클립을 녹색과 검은색 전원단자에 꽂아서 연결합니다.

팬이 돌아가는 파워서플라이

이제 파워서플라이의 팬이 돌아갑니다. 잘 돌아갑니다.

하드디스크에 전원을 공급한 상태

이제 하드디스크에 전원을 공급해 봅니다. 역시 하드디스크 원판도 잘 돌아갑니다.



하드디스크 완전 해체하기

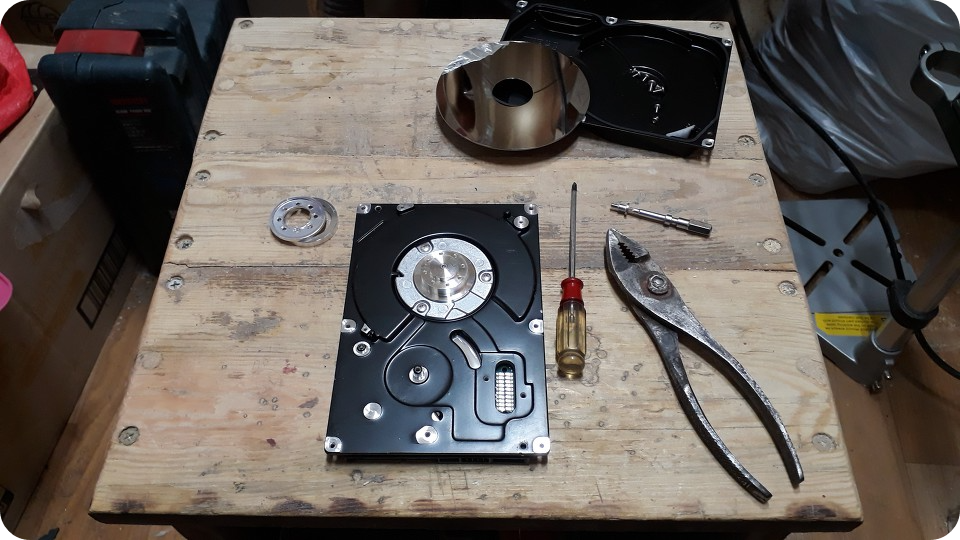

하드디스크를 완전 해체한 상태

하드디스크에서 액츄에이터 암과 구동모터, 스핀들 모터, 플래터를 완전 해체합니다.

하드디스크 플래터 원판

플래터 원판이 거울처럼 깨끗합니다.

어찌나 깨끗한지 스마트폰 카메라 초점이 원판에 비친 캠핑용 랜턴에 맞추네요.ㅎㅎ



사포 부착하기

원판 크기의 사포 준비

네 번째 준비물은 샌드페이퍼입니다. 샌드페이퍼를 원판보다 약간 작게 자릅니다.

임시고정용 스프레이접착제 준비

이것은 다섯 번째 준비물인 임시고정용 스프레이접착제입니다.

본드스프레이를 뿌려놓은 샌드페이퍼

샌드페이퍼 뒷면에 고루고루 뿌려줍니다. 그리고 잠시 숙성(?)시킵니다.



케이스 리모델링하기

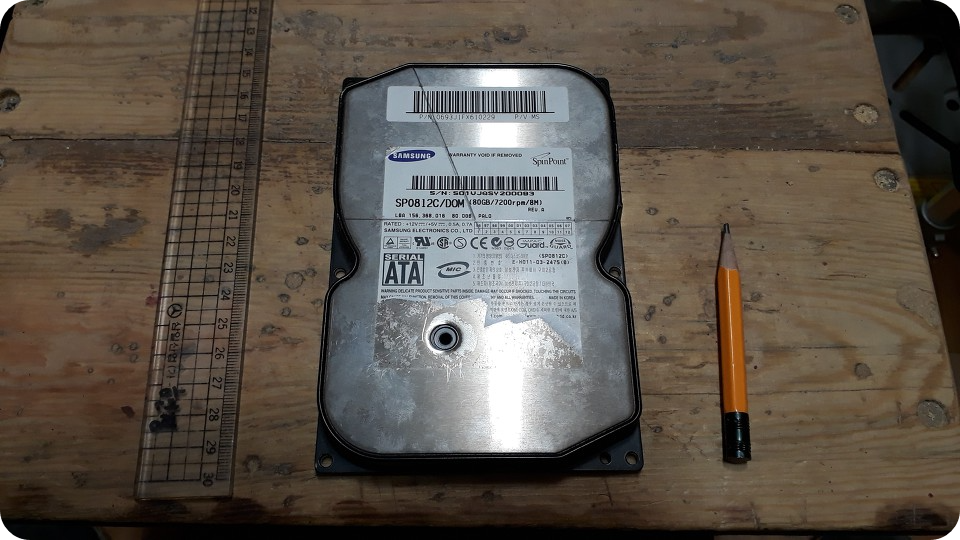

하드디스크 케이스에 마킹한 상태

이번에 하드디스크 케이스인데 필요 없는 부분을 자르기 위해 연필로 표시합니다.

케이스의 일부를 자른 상태

쇠톱으로 자르고, 약간의 줄질로 다듬어줍니다.



조립하기

원판에 샌드페이퍼를 부착한 상태

샌드페이퍼를 원판에 부착하고, 다시 고정시킨 다음 케이스까지 재조립합니다.



테스트

잘 돌아갑니다. 그런데, 잠시뒤에 멈춥니다.

'헉! 멈춰버리네요~!'

'이런... 왜지?'

'회로판 컨트롤러가 간섭하나?!'



파워서플라이 스위치를 껐다가 다시 켜면 돌아갑니다.

그리고 몇 십 초 뒤에 또 꺼집니다.

이 부분은 더 공부해서 해결하도록 하겠습니다.

일단 몇 초동안은 잘 돌아갑니다.



오늘은 여기까지 하겠습니다.

다음 시간에 뵙겠습니다.

감사합니다.
